电感磁珠应用

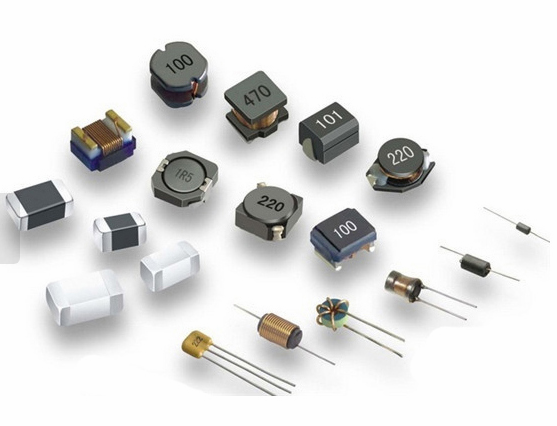

一、常用电感的类型：   一般贴片电感、色码电感、工型电感、共模电感、功率电感、磁珠等。 

二、电感的参数：  1.  阻抗=电阻+感抗  电阻和直流电阻交流电阻有关，直流电阻指的是导线的电阻，交流电阻和工作频率有关。工作频率越高，趋肤效应越强，加上涡流损失，磁滞损失以及电磁辐射引起的能量损失等，都会使高频电感的等效电阻（交流电阻）大大增加。一般交流电阻远大于直流电阻。  2.  品质因数Q表征高频电感的损耗性能。品质因数Q定义为高频电感器的感抗与其串联的损耗电阻之比。Q值越高，表明该电感器的储能作用越强，损耗越小。  3.  自身谐振频率SRF。在SRF上，高频电感的阻抗幅值最大。 

三、电感应用的一般要求  （1）额定电流  a. 一般建议电感器长期工作温升不超过30℃（表面贴型）或40 ℃（插装型）；保证电感量在应用范围内。功率型器件工作时自身温度不允许超过110 ℃。 限制温升是提高电感器工作可靠性和寿命的最重要手段。   b. 一般建议在厂家提供的额定电流范围内工作。如果要超额使用，温升和电感量要求 电感及磁珠的应用  一、 电感器分类：  工艺上来分，可以分为叠层的，绕线的，带磁芯的，不带磁芯的，性能上来分，可分为高Q的，高SRF的，低DCR的等，应用上有可分为高频的，低频的，功率型的，带屏蔽的等。  高L、低SRF、低DCR、高 Q高SRF、高Q 高 L、高Q  低L、高 Q 小尺寸 叠层型 叠层型高频 普通频率 匹配、谐振 扼流 高L 低电流大电流 、小尺寸叠层型磁芯绕线型 磁芯绕等。 B、 温度和湿度  温度和湿度等环境因素变化时，线圈的电感和品质因数等参数会随之变化。因此环境条件差的情况下要采用温度稳定性高和有防潮措施的电感。 （3） 额定工作温度  各种具体型号的电感器都有规定的额定环境工作温度范围， 在实际使用中不应超过规定的环境工作温度。这是电感器正常工作的保证。如果额定电流超额使用，则要注意器件工作时自身温度不超过材料额定温度。 （4） 设计裕量  由于电感器的各种参数都是在特定频率、电流等环境条件下的定义的，考虑到器件的离散性、设计和布板因素和环境因素等，在设计时，器件的Q值、电感精度都应留有一定的裕量。  （6） 安装  小电流电感优选表面贴装的电感器，尤其是高频电感。表面贴装不仅生产效率高，体积小，且分布电容小，可靠性高。对器件密度高的单板尤其有利。  考虑到目前的成本相差悬殊，功率型电感优选插装电感器，尽量不使用表面贴装。 四、总结常用电感及磁珠的工作电流  1. 常用的贴片电感磁珠  一般贴片电感，如0603、0805、1206、1210等封装的电感，承载电流（IDC）能力较小，从几毫安到几百毫安，各个厂家有很多种不同的系列。但一般遵循这样的规律，封装越大，IDC可以做的越大，感量越小，IDC越大。绕线电感比叠层电感的IDC要大。  例如奇力新的电感： CL系列（低频）：10NH - 33UH，5-300mA。SRF大约只有10M-300M。 CLH系列（高频）：11NH-330NH，100ma-500ma。做到较高的Q值和SRF。SRF一般500M- 10G。  我们滤波中常用的0805封装的10UH的贴片电感（叠层）IDC只有20ma左右的样子，10nH、33nH的也只能做到50mA的样子。所以在设计的时候应该注意电流的大小选择适当的电感。  而1210-10UH （NLCV32T-100K-PF贴片）的绕线电感器可以做到500ma的样子。 一般贴片磁珠可承载电流较大，可以从几百毫安到几个安培的样子，一般阻值越大，IDC越小，封装越大，IDC越大一点。  磁珠也分很多种型号：SB，FB，GB，PB，UPB，NB。 我们公司常用的磁珠为SB（普通磁珠），PB（大电流磁珠）。 SB系列0603封装的常用的磁珠（从50欧姆到500欧姆）额定电流一般为200ma-400ma的样子；0805封装的额定电流可以到300ma-600ma。  PB系列0603封装的额定电流一般为1.5A-3A，0805封装的一般为2A-3A。1206封装的一般为2A-4A。
