陶瓷天线的调试

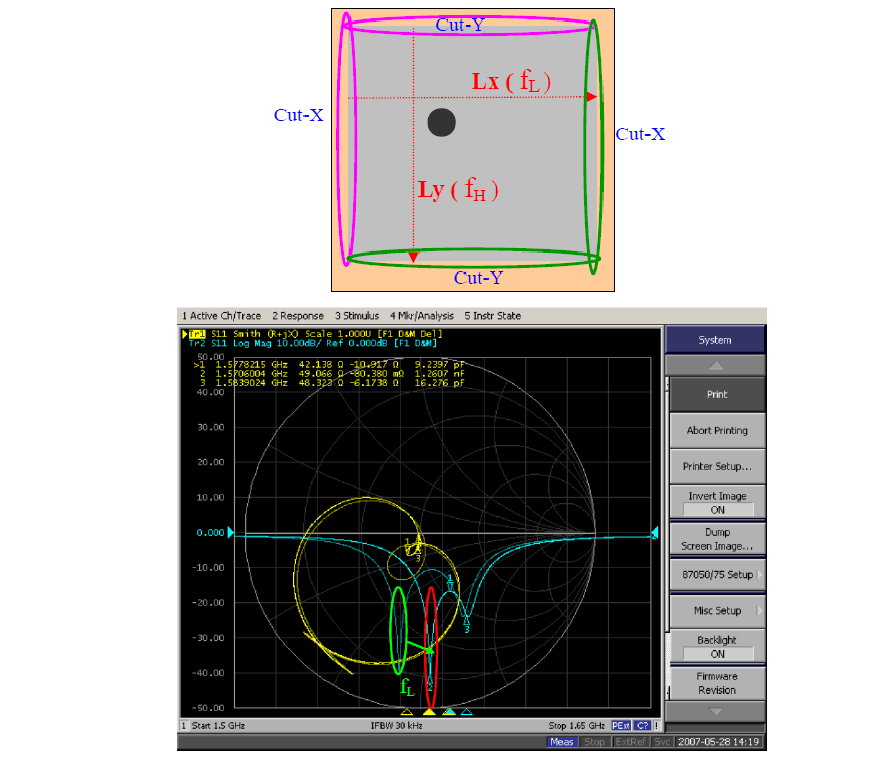

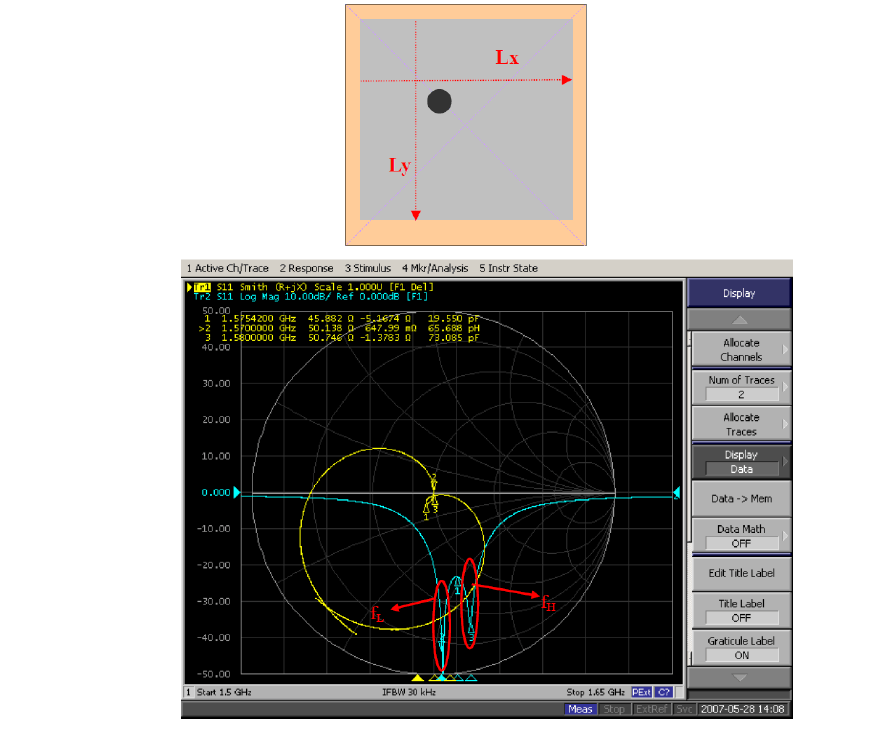

     偏心馈入式陶瓷天线     Fig-3  此馈入方式是藉由两互相垂直的模态 (Lx 及 Ly)其共振长度的些微差异 (Lx ≠ Ly)所形成圆极化辐射波，若 Lx > Ly，此为右旋圆极化天线(RHCP antenna)；反之，若 Lx < Ly，则为左旋圆极化天线(LHCP antenna)。因 GPS天线需设计为 RHCP，所以 Lx > Ly，故 Lx为低频模态( fL)， Ly为高频模态( fH)。如图 Fig-4 所示，由 Return Loss可看出其两模态位置， fL 频率为 marker-2， fH 频率为 marker-3，其圆极化中心频率为 marker-1，须特别注意圆极化中心频率为 Smith Chart两模态所相交的尖点，并非 Return Loss的最低点。而微调的方式可分为削边、挖槽缝及截角三种方式
